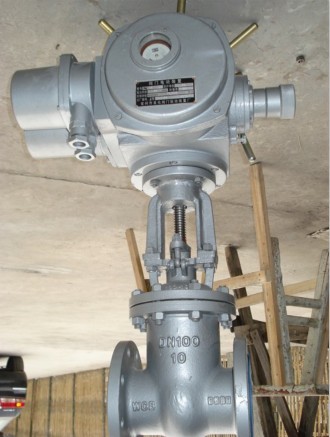

1 電動閘閥型號編制方法標準

閘閥型號編制方法采用推薦性國家標準《GB/T 32808-2016 閥門 型號編制方法》。


2 電動閘閥型號編制方法

閘閥型號由 7 個單元組成，分別是閥門類型、驅動方式、連接形式、結構型式、密封面材料或襯里材料類型、壓力代號或工作溫度下的工作壓力、閥體材料。其型號表示方法如下：

Ⅰ（1單元）Ⅱ（2單元）Ⅲ（3單元）Ⅳ（4單元）Ⅴ（5單元） — Ⅵ（6單元）Ⅶ（7單元）

Ⅰ（1單元）：閥門類型代號

Ⅱ（2單元）：驅動方式代號

Ⅲ（3單元）：連接形式代號

Ⅳ（4單元）：結構型式代號

Ⅴ（5單元）：閥座密封面材料或襯里材料代號

Ⅵ（6單元）：公稱壓力代號或工作溫度下的工作壓力代號

Ⅶ（7單元）：閥體材料代號


3 閘閥型號代號表示方法

（1） 閥門類型代號：閘閥代號用 Z 來表示

（2）電動閘閥驅動方式代號

注：

1、代號1、代號2、代號8是用在閘閥啟閉時，需有兩種動力源同時對閘閥進行操作

2、手輪直接連接閥桿操作結構型式的閘閥，本代號省略，不表示。

3、對于氣動或液動機構操作的閘閥：常開式用 6K、7K 表示；常閉式用 6B、7B 表示。

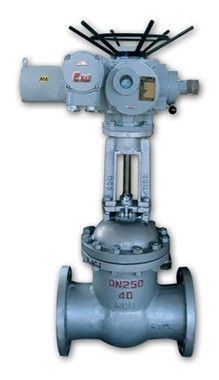

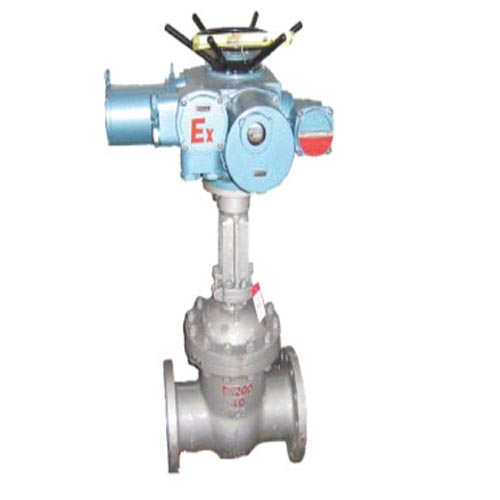

4、防爆電動裝置的閘閥用 9B 表示。

（3）電動閘閥連接端連接形式代號

（4）電動閘閥結構型式代號

（5）電動閘閥密封面或襯里材料代號

注：

1、當閘閥密封副的密封面材料不同時，以硬度低的材料表示。

2、閘閥密封副材料為閥門本體材料時，閥座密封面材料代號用“W”表示。

（6） 電動閘閥閥體材料代號

注：

1、PN≤16 的灰鑄鐵閥體和 PN≥25 的碳素鋼閥體材料在型號編制中可省略。

2、CF3、CF8、CF3M、CF8M 等材料牌號可直接標注在閥體上。


4 閘閥型號編制說明示例

• Z41H-16C

• 手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN16（工作壓力 1.6 MPa）、閥體材料為碳鋼的閘閥：Z41H 型 PN16 鋼制楔式閘閥

• Z6s41Y-25

• 氣動帶手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為硬質合金，公稱壓力為 PN25（工作壓力 2.5 MPa）、閥體材料為碳鋼的閘閥：Z6s41Y 型 PN25 氣動帶手動楔式閘閥

• Z540Y-40I

• 錐齒輪驅動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為硬質合金，公稱壓力為 PN40（工作壓力 4.0 MPa）、閥體材料為 1Cr5Mo 鉻鉬鋼的閘閥：Z540Y 型 PN40 鋼制錐齒輪傳動楔式閘閥

• Z944W-16Q

• 電動、法蘭連接、明桿平行式剛性雙閘板，閥座密封面材料為球墨鑄鐵，公稱壓力 PN16（工作壓力 1.6 MPa）、閥體材料為球墨鑄鐵的閘閥：Z944W 型 PN16 鐵制電動平行式雙閘板閘閥

• Z60Y-320

• 手動、對接焊連接、明桿楔式彈性閘板，閥座密封面材料為硬質合金，公稱壓力為 PN320（工作壓力 32.0 MPa）、閥體材料為碳鋼的閘閥：Z60Y-320 型電站用高溫高壓對焊連接楔式閘閥

注：對于連接形式為“法蘭”，結構型式為“明桿”、“彈性”、“剛性”和“單閘板”在命名中均予省略。
