產品名稱：dkx電動閥門控制箱[ 2021-03-15 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、dkx電動閥門控制箱產品介紹
上海湖泉閥門有限公司dkx電動閥門控制箱是操作電動閥門的控制設備，可供就地操作。上海湖泉10多年專業生產dkx電動閥門控制箱,適合控制開關型,或調節型電動閥門,操作簡單,控制可靠,開度指示準確,獲得客戶好評.它的型號、規格：控制箱按其控制的電動機功率(額定電流)不同，劃分如下型號
型號 DKX-C-10 DKX-C-20 DKX-G-10 DKX-G-20
電動機功率(KW) 0.09-3 4-7.5 0.09-3 4-7.5
額定電流(A) 10 20 10 20
電源：380V，50Hz，三相四線
環境溫度：-20～+40℃
相對濕度：不大于80％（20±5℃時）周圍不含有強腐蝕性、易燃易爆介質。
外形及開孔尺寸：控制箱有抽屜式和墻掛式兩種結構形式。
型號 DKX-C-10 DKX-C-20 DKX-G-10 DKX-G-20
外形尺寸 (寬*高*深) (寬*高*深) (寬*高*深) (寬*高*深)
160*160*430 160*160*430 300*420*250 300*420*250
開孔尺寸 152*152 152*152
結構形式抽屜式墻掛式

二、dkx電動閥門控制箱規格
1、抽屜式控制箱:
DFK-3 DFK-4
DKX-C-10A配電動裝置電流負載最大為10A
DKX-C-20A配電動裝置電流負載最大為20A

2、掛壁式控制箱
DFK-3-G1 DFK-4-G1
DKX-G-10A配電動裝置電流負載最大為10A
DKX-G-20A配電動裝置電流負載最大為20A

3、戶外型控制箱
DFK-3-G2 DFK-4-G2
DKX-W-10A配電動裝置電流負載最大為10A
DKX-W-20A配電動裝置電流負載最大為20A

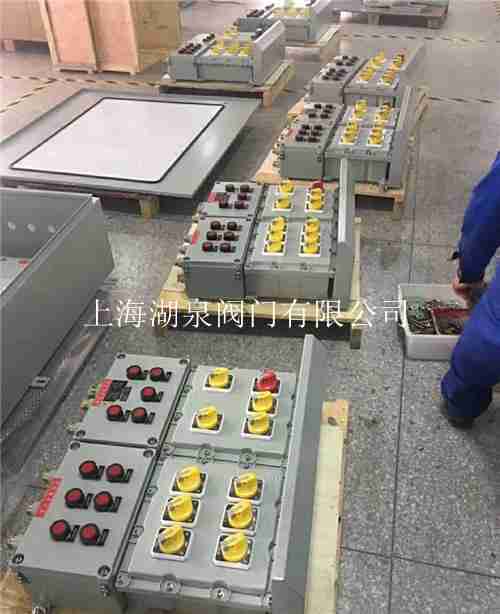

4、防爆型控制箱
DKX-B-G-10A配電動裝置電流負載最大為10A
DKXB-G-20A配電動裝置電流負載最大為20A

三、dkx電動閥門控制箱工作原理
控制箱的電路主要由控制電路、工作顯示電路、開度指示電路和主電路（主電路中的行程和力矩微動開關KXK，GXK，KZK，GZK和電機在閥門電動裝置內）四部分組成。
接通控制箱的電源后，電源指示燈亮，現場/遠控指示燈顯綠色，控制箱為遠控狀態。
當閥門在“全開”位置時，面板上的“閥開”綠色指示燈亮，在“全關”位置時黃色的“閥關”指示燈亮，在“全開”與“全關”之間位置時，兩個指示燈都不亮。“現場/遠控”按鍵為現場/遠控選擇鍵，釋放為遠控狀態指示燈顯綠色。按下為現場狀態指示燈顯紅色。
當選擇控制箱為遠控狀態時，控制箱面板上的“開閥”、“關閥”、“停”等按鍵起控制作用。現場電動裝置上的“現場開”、“現場關”按鈕不起作用（用戶在選購電動裝置時，現場控制按鈕為任選件，因此部分用戶的電動裝置可能不具備現場控制功能，但是沒有現場控制功能并不影響控制箱的遠控功能）。
當選擇控制箱為現場狀態時，電動裝置上的“現場開”、“現場關”按鈕起控制作用，控制箱面板的“開閥”、“關閥”、“停”等按鍵不起作用。按下“開閥”按鍵，電機電源被接通，電機轉動，當閥門到達“全開”位置時1GXK微動開關被凸輪觸壓，電機停止轉動，同時2GXK微動開關被另一個凸輪觸壓，指示“閥關”的黃色指示燈亮。當電動閥門在開向或關向工作行程中需停止，可按下“停”按鍵。電動閥門在開向或關向工作過程中如出現了“過力矩”情況，電動裝置的凸輪就會觸壓KZK或GZK二個微動開關中的一個，電機隨即停止轉動，并接通了報警電路，面板上的紅色故障指示燈亮，同時蜂鳴器發出4KHz的報警聲。

四、dkx電動閥門控制箱調試方法
首先，按照說明使用調試準備工作的重要電氣設備前，然后按照控制箱和電氣基于電路圖的設備的接線圖接線，然后檢查電源。在這種情況下，因為是綠色GN和淺紅色一次，電氣表示閥處于空擋位置，電動機相序是正確的驗證后，任務將讓按鈕在開榨，開在哪里，你需要停止電力系統工作，接下來的時間紅燈，綠燈GN-關閉時，閥門的全開位置，媒體按鈕SC-關閉的操作，你應該停止了電氣設備的工作地點，此時紅燈滅倍，GN綠燈亮，表示閥門完全關閉位置。在打開的過程中，一次閃光中的紅色，綠色GN燈，和關閉過程中，GN綠色光，紅色總是打開。打開顯示調試：位于本機顯示的起始位置電位器W1和控制箱W2，所以0電氣調節電位器，開門顯示電氣閥門全關位置完全關閉位置顯示滿刻度。
五、dkx電動閥門控制箱結構圖

上一篇：礦用電動閥門控制箱 / 下一篇：上海閥門電動裝置控制箱多少錢

閥門資訊

閥門知識

閥門產品

: 1.2米口徑耐高溫耐腐蝕電動蝶閥

: GZYS高壓電磁閥（6.4MPa ≤200℃）

: DQW系列部分回轉電動執行器

Z41F46-16C法蘭襯氟閘閥

J941H-25C電動鑄鋼截止閥丨DN150電動

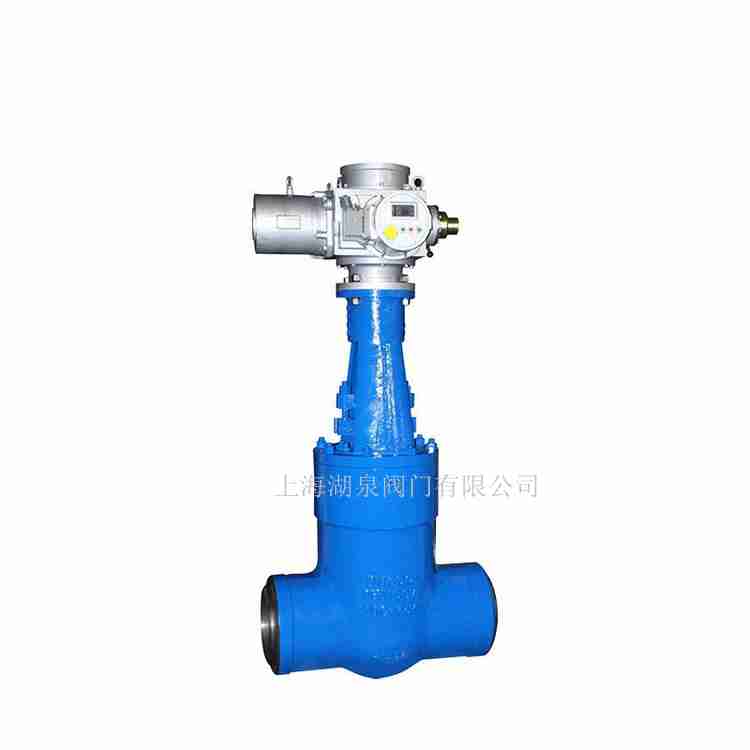

電動閘閥Z962Y
