產品名稱：礦用隔爆型一體式電動球閥QMB5-0.6G(127V)[ 2026-04-14 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

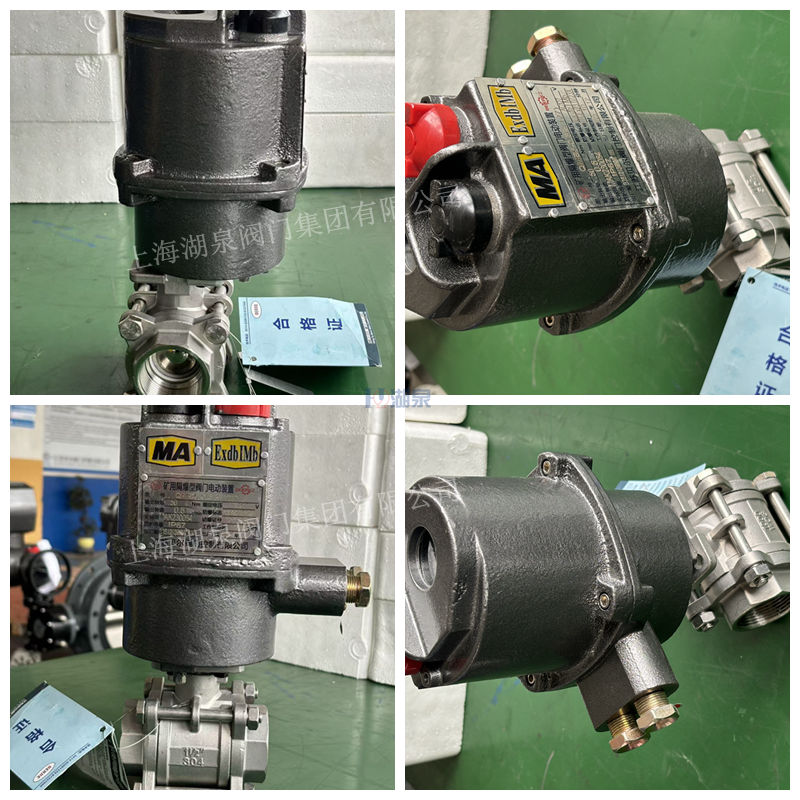

礦用隔爆型一體式電動球閥 QMB5-0.6G(127V) 是一款專為煤礦等爆炸性危險環境設計的閥門自動化控制設備。它將電動執行器與球閥本體集成于一個隔爆外殼內，實現了結構緊湊、控制精準、安全可靠的管道流體通斷控制。
一、 產品概述與用途
該產品是針對煤礦井下特殊工況（如含有瓦斯、煤塵等爆炸性混合物）而專門設計和制造的礦用設備。其主要適用于煤礦消防系統、降塵系統、井下中央水泵房的射流泵與真空泵等場合的管路自動化控制，實現對水流或其它介質的遠程或自動啟閉。 一體式設計使其體積小、重量輕，便于安裝與維護，并能與DCS（分布式控制系統）等上位系統無縫銜接，提升礦山自動化水平。
二、 型號含義與關鍵參數
型號“QMB5-0.6G(127V)”解析如下：- QMB：代表部分回轉礦用隔爆型閥門電動裝置。
- 5：表示輸出軸公稱轉矩為50N·m（約5kgf·m）。
- 0.6：表示輸出轉速為0.6轉/分鐘。
- G：通常指產品型號或連接方式的特定代號（在相關型號中常見）。
- (127V)：指額定工作電壓為交流127V。
三、 核心技術與性能特點
- 隔爆安全設計：設備采用符合國家標準的隔爆外殼，能將內部可能產生火花、電弧的電路與外部爆炸性環境完全隔離，防爆標志為ExdⅠ Mb，確保在煤礦井下危險環境中的安全運行。
- 一體化智能控制：集成了電動執行機構與球閥，具備行程控制、力矩保護、閥位指示等功能。支持多種控制方式，包括開關量信號（無源節點）、模擬量信號（如4-20mA）以及RS-485總線通信，可實現遠程控制、狀態反饋與系統集成。
- 高可靠性：內置過載保護、短路保護、欠壓保護及過力矩保護等機制，確保設備在異常情況下自動停機，避免損壞。 采用數字編碼器等智能元件精確檢測閥位。
- 適應性強：閥體通常采用不銹鋼等耐腐蝕材質，密封性能良好。可適配不同口徑（如DN15至DN800）和壓力等級（如PN0.6至PN16）的管道需求。
四、 工作環境與條件
- 電源：單相交流127V ±10%，50Hz。
- 環境溫度：-20℃ 至 +60℃。
- 環境濕度：≤95%（+25℃時）。
- 大氣壓力：80 kPa 至 106 kPa。
- 防護等級：IP55（防塵、防噴水），特殊要求可達IP65或IP67。
- 工作制：短時工作制，通常為10分鐘。
- 適用場合：含有甲烷、煤塵等爆炸性危險氣體的煤礦井下（采掘工作面除外），且應無強烈震動、無直接淋水、無嚴重腐蝕性介質。
五、 主要技術規格
- 公稱轉矩：50 N·m。
- 輸出轉速：0.6 r/min。
- 閥門口徑范圍：常規為DN15~DN800。
- 介質壓力范圍：0.2 MPa ~ 7.0 MPa（或更高至16MPa）。
- 控制方式：涵蓋礦用一體式電動開關型、調節型、總線型等多種類型。
- 通訊接口：可選配RS-485總線。
六、 符合標準
產品性能符合企業標準《QMB礦用隔爆型小型閥門電動裝置技術條件》（Q/3204CN003-2011），并嚴格遵循國家標準GB3836.1-2010《爆炸性環境 第1部分：設備通用要求》和GB3836.2-2010《爆炸性環境 第2部分：由隔爆型“d”保護的設備》。
