產品名稱：國標重型DN125PN16，Z41W-16C鑄鋼閘閥[ 2026-01-08 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

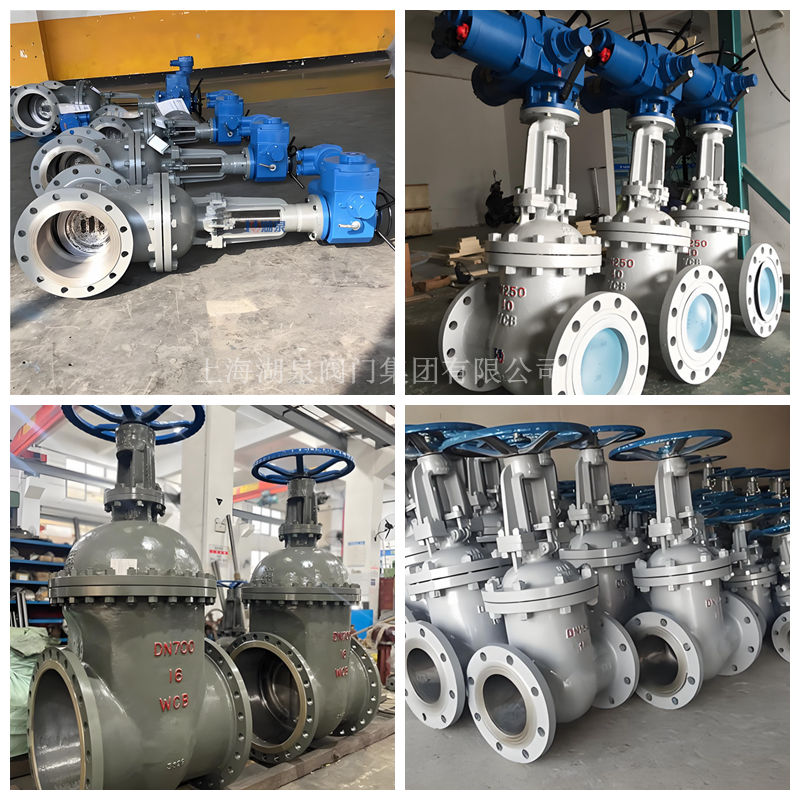

國標重型DN125PN16 Z41W-16C鑄鋼閘閥是一種符合中國國家標準的法蘭連接閘閥，設計用于高壓、重載工況，公稱通徑DN125，公稱壓力PN16（1.6MPa），閥體材質為鑄鋼（C代表碳鋼或鑄鋼）。該閥門采用楔式單閘板結構，適用于切斷或接通管路介質，工作溫度范圍通常為-29℃至550℃，兼容水、油品、蒸汽、酸、堿等介質。‌

結構特點與材質
閥門主體結構包括閥體、閥蓋、閘板和閥桿，閥體與閥蓋連接采用法蘭結構，確保高壓密封可靠性；閘板為楔式單閘板設計，具有自動對中功能，提升密封性能。主要零件材質方面，閥體、閥蓋及閘板采用鑄鋼（如WCB材質），閥桿材質為2Cr13不銹鋼，經調質及表面氮化處理，增強抗腐蝕性和耐磨性；密封面采用不銹鋼堆焊或硬質合金，提高耐擦傷和耐腐蝕能力。驅動方式支持手動、齒輪、電動或氣動，滿足不同操作需求。‌
性能參數與標準：
該閥門符合GB/T12234（設計制造標準）、GB/T9113（法蘭連接標準）等國標要求，公稱壓力PN16對應試驗壓力殼體1.5MPa、密封1.1MPa；工作溫度范圍覆蓋-29℃至550℃，適應高溫高壓環境。流道設計為直通式，流阻系數小，流量特性良好。‌

應用領域與優勢：
主要應用于石油、化工、水力、火力發電等領域的高壓管路系統，用于切斷或接通介質。其優勢包括密封可靠、啟閉輕便（中大口徑配置推力軸承）、使用壽命長，且法蘭連接兼容多國標準，便于工程集成。‌
